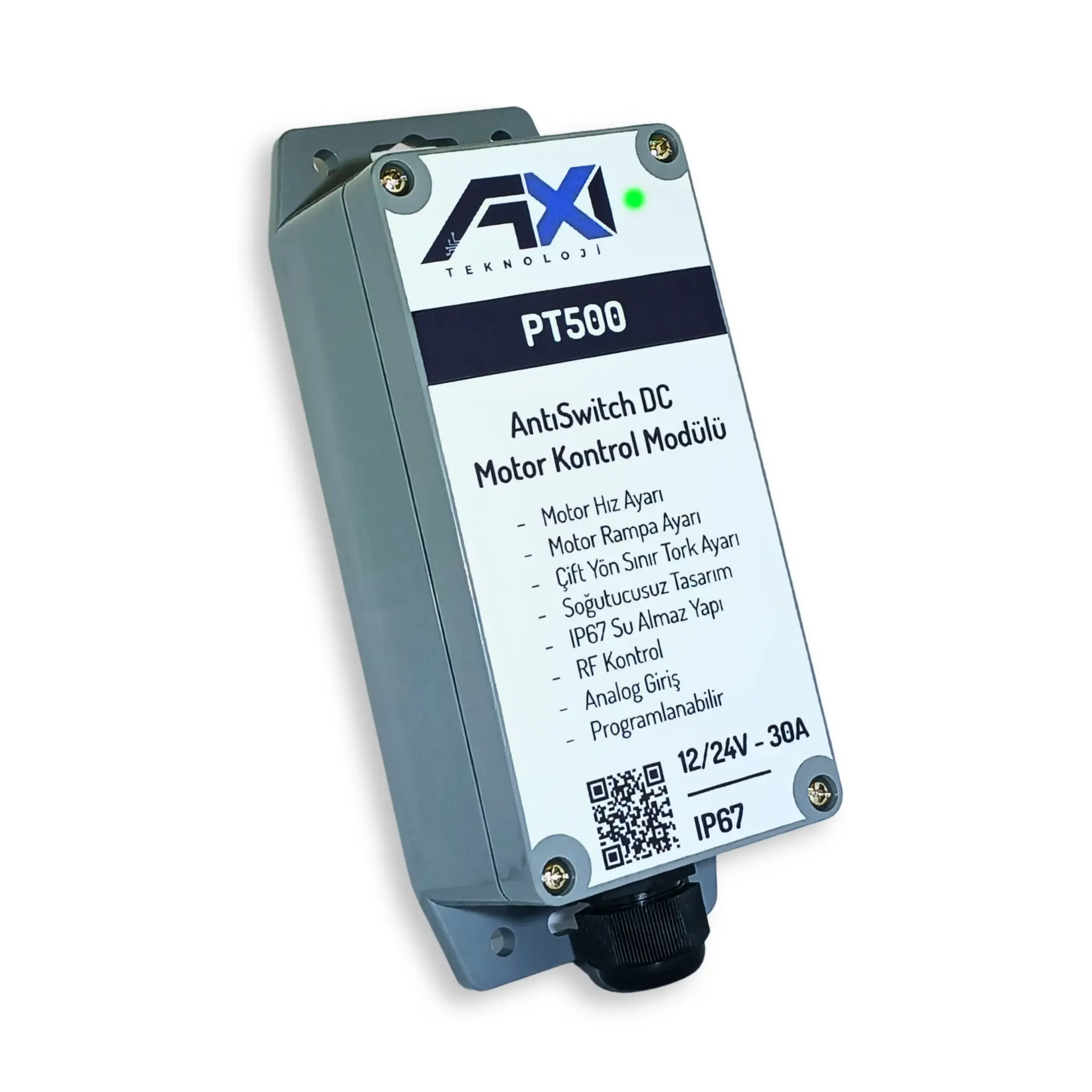

Antiswitch DC Motor Kontrol Modülü - PT500

PT500 AntiSwitch DC Motor Kontrol Modülü Teknik Özellikleri

• Çalışma Voltaj Aralığı: 12-24V
• Akım Kapasitesi: 30A sürekli, 40A maksimum (15 saniye boyunca)
• AntiSwitch: Çift yön için bağımsız sınırlarda, akım algılayarak durma özelliği
• Uzaktan Kontrol Desteği: RF kumanda ile kontrol edilebilir
• Motor Hız Ayarı: Yüksek tork koruması ile hassas hız kontrolü
• Motor Rampa Ayarı: Yumuşak kalkış ve duruş imkanı sağlar
• Koruma Sınıfı: IP67, suya ve toza dayanıklı yapı
• Dijital Girişler: 4x dijital giriş (klamens bağlantı terminali üzerinden)
• Özelleştirilebilir Yazılım: Kullanıcı ihtiyacına göre programlanabilir CPU
• Yedek Analog Giriş: Özelleştirilebilir analog giriş seçeneği

Bağlantılar:

Klemens: PNP, 5-30V Tetikleme

A: Motoru saat yönünde başlat

B: Motoru saat yönünün tersinde başlat

C: Motoru saat yönünde durdur

D: Motoru saat yönünün tersinde durdur

E: Özelleştirilebilir analog giriş

POT (Potansiyometre Ayarları):

A1: AntiSwitch Saat Yönü (Motorun durma anındaki akım sınır ayarı)
A2: AntiSwitch Saat Yönü Tersi (Motorun durma anındaki akım sınır ayarı)
HIZ: Motor hız ayarı
RMP: Motor rampa ayarı (Yumuşak başlatma ve durdurma)
